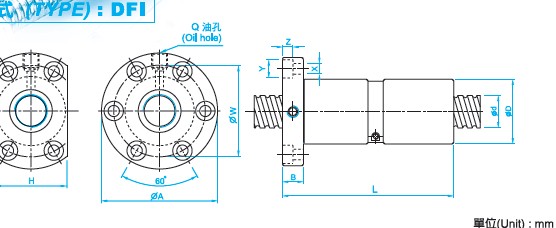

DFI8010滾珠絲桿參數
型號:DFI8010
絲桿外徑:80
導程:10
珠徑:6.35
螺母外徑:105
法蘭直徑:150
法蘭的厚度:22
螺母的長度:182
安裝孔之間的距離:127
法蘭的寬度:115
珠圈數:1×4
動額定負荷:7346
靜額定負荷:31953
剛性:156。

【滾珠螺桿的使用潤滑保護】
滾珠螺桿在使用時，必須要具有足夠的潤滑，如果潤滑不夠會發生與金屬接觸，導致摩擦與磨耗的增加，造成故障或是壽命的縮短。慢速情況下用潤滑膏，在速度達到3-5m/分時則以潤滑油為佳。

瀏覽DFI8010滾珠絲杠的用戶還會？
DFV8010滾珠絲桿、SFU8010滾珠絲杠等。

DFI6310滾珠絲杠參數
型號:DFI6310
絲桿外徑:63
導程:10
珠徑:6.35
螺母外徑:85
法蘭直徑:131
法蘭的厚度:22
螺母的長度:182
安裝孔之間的距離:107
法蘭的寬度:95
珠圈數:1×4
動額定負荷:6719
靜額定負荷:25358
剛性:135。

【絲杠的潤滑保養步驟】
1、細心擦凈導軌和絲杠表面的油污，特別是溝槽里的油污；要注意導軌安裝孔內的油污。
2、用油脂槍嘴在注油油嘴往傳動腔內部加油，南京絲桿直至內部污油完全被擠出。清除被擠出的污油。
3、用手指在絲杠（導軌）表面涂少許油脂，優先保證溝槽內。
4、手推絲母（滑座）無錫導軌來回往復幾次，確保油膜均勻。
5、清除多余的油脂，暖機。 注：無錫絲桿如滑座（絲母）上無注油油嘴，第2步可省略。

?

瀏覽DFI6310滾珠絲桿的用戶還會？
DFV6310滾珠絲桿、SFU6310滾珠絲杠等。

DFI5010滾珠絲杠參數
型號:DFI5010
絲桿外徑:50
導程:10
珠徑:6.35
螺母外徑:72
法蘭直徑:114
法蘭的厚度:18
螺母的長度:171
安裝孔之間的距離:92
法蘭的寬度:82
珠圈數:1×4
動額定負荷:6004
靜額定負荷:19614
剛性:115。

【滾珠絲桿如保養方法】
為了延長滾珠絲桿的使用壽命，我們平時要對它進行保養：滾珠絲杠的軸承最好是含油軸承，在運行時最好是從螺帽孔滴入油脂，進而潤滑全身，滾珠絲杠的安裝座 一定要與滾珠絲杠保持垂直，滾珠絲杠在運行時最好在是在螺桿外面套上一層可以伸縮的絲杠套，以防止工作車間的灰塵，雜質等對滾珠絲杠造成壽命的減損，據了解 因此會是滾珠絲杠的壽命降低至其十分之一左右。

瀏覽DFI5010滾珠絲桿的用戶還會？
DFV5010滾珠絲桿、SFU5010滾珠絲杠等。

DFI4010滾珠絲桿參數
型號:DFI4010
絲桿外徑:40
導程:10
珠徑:6.35
螺母外徑:62
法蘭直徑:104
法蘭的厚度:18
螺母的長度:165
安裝孔之間的距離:82
法蘭的寬度:70
珠圈數:1×4
動額定負荷:5399
靜額定負荷:15500
剛性:99。

滾珠絲桿的安裝方式
(1)雙推一雙推方式? 絲桿兩端均固定。固定端軸承都可以同時承受軸向力和徑向力，這種支承方式，可以對螺桿施加適當?shù)念A(yù)拉力，提高螺桿支承剛度，可以部分補償螺桿的熱變形。其優點是：作用點間的距離較大，剛性較佳；缺點：較易受組合零件幾何精度影響。

(2)采用螺桿固定、螺母旋轉的傳動方式? 此時，螺母一邊轉動、一邊沿固定的螺桿作軸向移動：由于螺桿不動，可避免受臨界轉速的限制，避免了細長滾珠螺桿高速運轉時出現的種種問題。螺母慣性小、運動靈活，可實現的轉速高。此種方式可以對螺桿施加較大的預拉力，提高螺桿支承剛度，補償螺桿的熱變形。

瀏覽DFI4010滾珠絲桿的用戶還會？
SFU4010滾珠絲桿、DFV4010滾珠絲杠等

DFI4005滾珠絲桿參數
型號:DFI4005
絲桿外徑:40
導程:05
珠徑:3.175
螺母外徑:56
法蘭直徑:90
法蘭的厚度:15
螺母的長度:105
安裝孔之間的距離:72
法蘭的寬度:64
珠圈數:1×4
動額定負荷:2110
靜額定負荷:7988
剛性:84。

滾珠絲桿的安裝方式
(1)雙推一自由方式? 絲桿一端固定，一端自由。固定端軸承同時承受軸向力和徑向力。這種支承方式用于行程小的短絲杠———優點：較易組裝，幾何精度影響較小，適用于短螺桿和垂直螺桿；缺點：作用點間的距離較小，剛性較差。

(2)雙推一支承方式? 絲桿一端固定，另一端支承。固定端軸承同時承受軸向力和徑向力；支承端軸承只承受徑向力，而且能作微量的軸向浮動，可以避免或減少螺桿因自重而出現的彎曲。同時絲杠熱變形可以自由地向一端伸長。

瀏覽DFI4005滾珠絲桿的用戶還會？
DFV4005滾珠絲桿、SFU4005滾珠絲桿等。

DFI3210滾珠絲桿參數
型號:DFI3210
絲桿外徑:32
導程:10
珠徑:6.35
螺母外徑:54
法蘭直徑:88
法蘭的厚度:15
螺母的長度:162
安裝孔之間的距離:70
法蘭的寬度:62
珠圈數:1×4
動額定負荷:4805
靜額定負荷:12208
剛性:83。

【雙螺母滾珠絲杠副預緊力測試裝置】
　　一種雙螺母滾珠絲杠副預緊力測試裝置，它由測力傳感［１］及雙螺母滾珠絲杠副預緊力測量?jī)x［２］組成，其特征在于測力傳感器［１］由壓電薄膜［３］、金屬箔電極［４］、絕緣保護膜［５］組成，金屬箔電極［４］分別設置于壓電薄膜［１］的兩側，在壓電薄膜［３］與金屬箔電極［４］外覆蓋有絕緣保護膜［５］。

瀏覽DFI3210滾珠絲桿的用戶還會？
SFU3210滾珠絲桿、DFV3210滾珠絲桿等。

DFI3205滾珠絲杠參數
型號:DFI3205
絲桿外徑:32
導程:5
珠徑:3.175
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:102
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:1922
靜額定負荷:6343
剛性:72。

減速機絲桿磨損維修方法
(1)減速機絲桿的維修。
減速機絲桿的磨損部位主要是齒的嚙合、漸開線工作面和齒輪兩端平面。細微磨損時,齒面可用油石修磨,兩端平而在平板上研磨修光。齒輪齒面嚴重磨損時應改換新齒輪,假如只是齒輪的兩端平面磨損,可在平面磨床上磨削修光即可。

(2)軸磨損后的維修
減速機器齒輪泵中軸的磨損主要是由于軸兩端與支撐滾針間的摩擦磨損,使軸徑變小。假如是細微磨損,可經過鍍一層硬鉻來加大此部位軸的直徑尺寸,使軸得到修復。

瀏覽DFI3205滾珠絲桿的用戶還會？
SFU3205滾珠絲桿、DFV3205滾珠絲杠等。

DFI3204滾珠絲桿參數
型號:DFI3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:80
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:69

【滾動絲桿模塊擊穿故障排除方法】
①使用無水酒精清洗中間過渡板,特別是針形插接件,清洗后用電吹風進行干燥處理。
②使用500v絕緣絲杠車床針間和針對地的絕緣電阻（注意：測量時務必將主控制板分離,以免損壞主板元件）。一般新板的絕緣電阻在20Mfl以上,修理板也應達到5Mn以上。

③修理中發現第3腳和笫4腳雖經清理,絕緣電阻也在80kfl,左右。該中間過渡板采用4層印制板結構,通過中間層的銅箔分別接到滾動絲桿模塊的B2和U端,說明中間的絕緣層已損傷,需要修理。

瀏覽DFI3204滾珠絲桿的用戶還會？
DFV3204滾珠絲杠、SFU3204滾珠絲桿等。

DFI2510滾珠絲杠參數
型號:DFI2510
絲桿外徑:25
導程:10
珠徑:4.762
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:145
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:2954
靜額定負荷:7295
剛性:68。

【滾動絲桿模塊擊穿的原因分析】
①滾動絲桿模塊質量問題。
②伺服裝置散熱不良或滾動絲桿模塊與散熱器接觸不良。
③前置功率驅動電路有問題。經仔細檢查,證明前兩項沒有問題,關鍵在第三項的中間過渡板有問題。

?? 該車床伺服驅動裝置的主控制板驅動信號均通過中間過渡板的針形插接件,然后經過印制電路板的銅箔接至各滾動絲桿模塊。由于針形插接件針間距離較近,加上車床車間環境的鐵灰粉塵、冷卻水霧影響,造成絕緣下降。用萬絲杠車床針間或?qū)Φ仉娮柚?,如不加以處理,只更換滾動絲桿模塊,價格昂貴的模塊必然會再次燒毀：

瀏覽DFI2510滾珠絲桿的用戶還會？
SFU2510滾珠絲桿、DFV2510滾珠絲杠等。

DFI2504滾珠絲桿參數
型號:DFI2504
絲桿外徑:25
導程:4
珠徑:2.381
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:80
安裝孔之間的距離:51
法蘭的寬度:46
珠圈數:1×4
動額定負荷:1180
靜額定負荷:3795
剛性:60

什么決定滾珠絲杠壽命？
?? 滾珠絲杠運用壽命的長短,首要決議于：滾動體壽命,磨損壽命,毀傷壽命。普通來說滾動體的壽命決議滾珠絲桿的全體壽命。當額外載荷低于實踐載荷時,絲桿的溝道面、螺母、滾動體的外表因?yàn)槔^續受力招致資料而發生外表剝落。當呈現第一次的外表剝落時為止即稱為滾動體的最大壽命。

瀏覽DFI2504滾珠絲桿的用戶還會？
DFI2005滾珠絲杠、SFU2504滾珠絲桿等。
