SFV2510滾珠絲桿參數
型號:SFV2510
絲桿外徑:25
導程:10
珠徑:6.35
螺母外徑:68
法蘭直徑:102
法蘭的厚度:15
螺母的長度:70
安裝孔之間的距離:84
法蘭的寬度:82
珠圈數2.7×1
動額定負荷:3040
靜額定負荷:6547
剛性:37。

滾珠絲杠副與滑動絲杠副相比，除上述優點外，還具有軸向剛度高(即通過適當預緊可消除絲杠與螺母之間的軸向間隙)、運動平穩、傳動精度高、不易磨損、使用壽命長等優點。但由于不能自鎖，具有傳動的可逆性，在用作升降傳動機構時，需要采取制動措施。

瀏覽SFV2510滾珠絲桿的用戶還會？
DFV2510滾珠絲杠、SFS2510滾珠絲杠等。

SFV2508滾珠絲杠參數
型號:SFV2508
絲桿外徑:25
導程:8
珠徑:4.762
螺母外徑:56
法蘭直徑:85
法蘭的厚度:13
螺母的長度:70
安裝孔之間的距離:71
法蘭的寬度:64
珠圈數:4.8×1
動額定負荷:3466
靜額定負荷:8776
剛性:61。

精度等級
根據用途及要求將滾珠絲杠副分為定位滾珠絲杠副(代號為P)和傳動滾珠絲杠副(代號為T)，按中國國家標準GBT 17587．3-1998，滾珠絲杠副的精度依次分為7個等級，即1、2、3、4、5、7、10級，1級精度最高，10級精度最低。定位滾珠絲杠副的精度等級代號為P1、P2、P3、P4、P5、P7、P10，本章主要介紹定位滾珠絲杠副。

不同國家與地區所使用的精度等級代號有所不同，例如日本、德國等國家所使用的精度標準及等級代號與我國國家標準不同。

瀏覽SFV2508滾珠絲桿的用戶還會？
SFS2508滾珠絲桿、DFV2508滾珠絲桿等。

SFV2506滾珠絲桿參數
型號:SFV2506
絲桿外徑:25
導程:6
珠徑:3.969
螺母外徑:53
法蘭直徑:76
法蘭的厚度:11
螺母的長度:62
安裝孔之間的距離:64
法蘭的寬度:58
珠圈數:4.8×1
動額定負荷:2711
靜額定負荷:7268
剛性:58。

滾珠絲杠機構在使用過程中，絲杠有以下兩種基本的支承結構：
? (1)固定端
? 固定端也稱為固定側，為了方便用戶，制造商將其設計成為標準結構，組成支撐單元，供用戶作為標準件直接進行訂購。

?固定端支撐單元將軸承座、軸承、軸承外端蓋、調整環、鎖緊螺母、密封圈等零部件全部集成在一起，在軸承座內采用兩只角接觸球軸承支承絲杠端部，這種軸承使絲杠在固定端軸向、徑向均受約束。裝配時用鎖緊螺母和軸承外端蓋分別將軸承內圈和外圈壓緊，并可以調整預壓。

?(2)支撐端
?支撐端也稱為支撐側，為了方便用戶，制造商同樣將其設計成為標準結構，組成支撐單元，供用戶作為標準件直接進行訂購。

瀏覽SFV2506滾珠絲桿的用戶還會？
SFS2506滾珠絲杠、DFV2506滾珠絲桿等。

SFV2505滾珠絲杠參數
型號:SFV2505
絲桿外徑:25
導程:5
珠徑:3.175
螺母外徑:50
法蘭直徑:73
法蘭的厚度:11
螺母的長度:55
安裝孔之間的距離:61
法蘭的寬度:52
珠圈數:4.8×1
動額定負荷:2017
靜額定負荷:5884
剛性:56。

【滾珠絲杠型號編號規則】
??? 為了適應各種場合的不同用途，制造商一般都能夠提供種類豐富的規格供用戶選用，滾珠絲杠機構的規格最后都由一組編號來表示，訂購時可以直接選擇編號。不同的制造商其編號規則各有區別，但大致類似，只要仔細閱讀制造商的樣本資料即可。

??? 許多情況下需要制造商對絲杠按用戶要求專門加工后再提供，因此訂購時經常需要用戶附加絲杠加工圖紙。為了既保證滾珠絲杠機構的性能，又方便用戶進行必要的二次加工，一般只對絲杠有效螺紋部分進行淬火熱處理，絲杠其余部位仍可進行機械加工。

瀏覽SFV2505滾珠絲桿的用戶還會？
SFS2505滾珠絲桿、DFV2505滾珠絲桿等。

SFV2020滾珠絲桿參數
型號:SFV2020
絲桿外徑:20
導程:20
珠徑:3.175
螺母外徑:46
法蘭直徑:74
法蘭的厚度:13
螺母的長度:70
安裝孔之間的距離:59
法蘭的寬度:46
珠圈數:1.8×1
動額定負荷:764
靜額定負荷:1758
剛性:19。

【滾珠絲桿螺母】
??? 螺母是用來固定需要移動的負載的，其作用類似于直線導軌機構的滑塊。一般將所需要移動的各種負載(例如工作臺、移動滑塊)與螺母連接在一起，再在工作臺或移動滑塊上安裝各種執行機構。

?? 螺母內部加工有與絲杠類似的半圓形滾道，而且設計有供滾珠循環運動的回流管，螺母是滾珠絲杠機構的重要部件，滾珠絲杠機構的性能與質量很大程度上依賴于螺母。

瀏覽SFV2020滾珠絲桿的用戶還會？
SFS2020滾珠絲杠、XSVR2020滾珠絲杠等

?

SFV2010滾珠絲桿參數
型號:SFV2010
絲桿外徑:20
導程:10
珠徑:3.969
螺母外徑:46
法蘭直徑:74
法蘭的厚度:13
螺母的長度:57
安裝孔之間的距離:59
法蘭的寬度:46
珠圈數:2.7×1
動額定負荷:1518
靜額定負荷:3398
剛性:30.

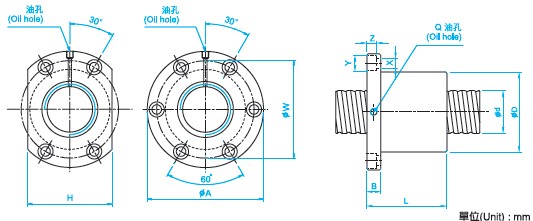

SFV圖紙下載：SFV2010滾珠絲杠圖紙PDF

【SFV2010滾珠絲杠機構的端部支承方式】
為了提高進給系統的工作，滾珠絲杠機構必須具有較高的傳動剛度，除了提高滾珠絲杠副本身的剛度外，滾珠絲杠機構必須設計具有足夠剛性的支撐結構，而且還要進行正確的安裝。影響支撐結構剛性的因素包括軸承座的剛度、軸承座與機器結構的接觸面積、軸承的剛度等。

瀏覽SFV2010滾珠絲桿的用戶還會？
DFV2010滾珠絲杠、SFS2010滾珠絲桿等。

SFV2005滾珠絲杠參數
型號:SFV2005
絲桿外徑:20
導程:45
珠徑:3.175
螺母外徑:44
法蘭直徑:67
法蘭的厚度:11
螺母的長度:57
安裝孔之間的距離:55
法蘭的寬度:52
珠圈數4.8×1
動額定負荷:1814
靜額定負荷:4650
剛性:47。

圖紙下載：SFVR2005滾珠絲桿圖紙PDF

【滾珠絲杠螺母副】
滾珠絲杠螺母副是回轉運動與直線運動相互轉換的一種新型傳動裝置，在數控機床上得到了廣泛的應用。它的結構特點是在具有螺旋槽的絲杠螺母間裝有滾珠，使絲杠與螺母之間的運動成為滾動，以減少摩擦。

瀏覽SFV2005滾珠絲桿的用戶還會？
DFV2005滾珠絲桿、SFS2005滾珠絲杠等。

雷研精密傳動設備有限公司供應SFV2004滾珠絲杠【貨源充足、價格合理、原裝正品、品牌齊全】請需要SFV2004滾珠絲杠的朋友聯系：黃志杰(經理)? 聯系電話：15802034588。

SFV2004滾珠絲桿參數
型號:SFV2004
絲桿外徑:20
導程:4
珠徑:2.381
螺母外徑:40
法蘭直徑:60
法蘭的厚度:10
螺母的長度:50
安裝孔之間的距離:50
法蘭的寬度:40
珠圈數4.8×1
動額定負荷:1247
靜額定負荷:3584
剛性:45。

圖紙下載：SFV2004滾珠絲杠圖紙PDF

【軸向間隙的消除方法】
滾珠絲杠副拆裝后，為保證反向傳動精度和軸向剛度，必須消除軸向間隙。雙螺母滾珠絲杠副消除間隙的方法為，利用兩個螺母的相對軸向位移，使兩個滾珠螺母中的滾珠分別貼緊在螺紋滾道的兩個相反的側面上。用這種方法預緊消除軸向間隙時，應注意預緊力不宜過大，否則會使空載力矩增加．從而降低傳動效率。

瀏覽SFV2004滾珠絲桿的用戶還會？
DFV2004滾珠絲桿、DFI2004滾珠絲杠等。

SFV1610滾珠絲杠參數
型號:SFV1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:56
安裝孔之間的距離:51
法蘭的寬度:42
珠圈數2.7×1
動額定負荷:1008
靜額定負荷:2161
剛性:24。

滾珠絲杠副是一種在絲杠與螺母副間以滾珠作為滾動體的螺旋傳動元件。其工作原理是：當絲杠相對于螺母旋轉時，兩者發生軸向位移，而滾珠則可沿著滾道流動。

瀏覽SFV1610滾珠絲桿的用戶還會？
DFV1610滾珠絲杠、SFS1610滾珠絲桿等。

SFV1605滾珠絲桿參數
型號:SFV1605
絲桿外徑:16
導程:5
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:58
安裝孔之間的距離:51
法蘭的寬度:42
珠圈數:4.8×1
動額定負荷:1641
靜額定負荷:3662
剛性:40。

圖紙下載：SFV1605滾珠絲桿圖紙PDF

【注意對SFV1605滾珠絲杠副的防護】
滾珠絲杠副應避免灰塵或切屑、污物等進入。如果滾珠絲杠副在機床上外露，應采用防護罩封閉，如采用螺旋彈簧鋼帶套管、伸縮套管或折疊式套管等。安裝時將防護罩的一端連接在滾珠螺母的端面，另一端固定在滾珠絲杠的支承座上。如果滾珠絲杠處于隱蔽的位置，則可采用密封圈防護，將密封圈裝在螺母的兩端。接觸式密封圈防塵效果好，但因有接觸壓力，使摩擦力矩略有增加。非接觸密封可避免摩擦力矩，但防塵效果稍差。工作時要避免碰擊防護裝置，防護裝置有損壞要及時更換。

瀏覽SFV1605滾珠絲桿的用戶還會？
SFS1605滾珠絲杠、DFV1605滾珠絲杠等
